Home Lab 네트워크 “DMZ/Port Forward”에서 “Tailscale + Cloudflare Tunnel”로 갈아탄 기록

목표: 공개 노출은 최소(필요한 것만), 나머지는 전부 private로.
결과: Router inbound(Port Forward/DMZ) “0”에 가깝게 만들고, 관리/운영이 쉬워졌다.

배경: 왜 갈아탔나

처음에는 공유기(ipTIME)에서 DMZ + Port Forward로 외부에서 집 NAS/PC로 들어오게 만들었다. 편리했지만 여러 보안적 문제들이 있음에도 눈감고 10년정도 사용했다. 최근에 Tailscale에 대한 여러 긍정적 이야기를 듣기도 했고, 홈 서버에서 제대로 서비스를 배포해보고 싶어서 그리고 LLM의 도움을 받아서 쉽고 빠르게 설정할 수 있을것 같아 이번 기회에 공부하며 환경을 구성했다.

기존 구성

flowchart TB
  Internet((Internet))

  subgraph DEV["Remote Devices"]
    DEVICES["User devices<br/>SSH -> *.jiun.dev"]
  end

  subgraph HOME["Home LAN 192.168.0.0/24 (BEFORE)"]
    IPTIME["ipTIME Router 192.168.0.1<br/>DMZ -> 192.168.0.3 (NAS)"]

    NAS["Synology NAS (DSM) 192.168.0.3<br/>SSL: *.jiun.dev"]

    WIN["Windows Desktop 192.168.0.2<br/>Port Forwarded (external)<br/>WSL"]

    subgraph DC["NAS: Docker Compose (manual deploy)"]
      DCY["docker-compose.yml"]
      SVC["Services ..."]
      DCY --> SVC
    end

    NAS --- DC
  end

  DEVICES -->|Internet| Internet
  Internet -->|Inbound| IPTIME
  IPTIME -->|DMZ: all ports| NAS
  IPTIME -->|Port Forwarding| WIN

설계 목표

  • Public:
    • nas.jiun.dev 하나(= DSM 관리 UI)만, Cloudflare Tunnel로 공개
  • Private:
    • Home LAN(192.168.0.0/24) 접근은 Tailscale Subnet Router로만
    • registry.dev.domain는 Tailscale 내부에서만 Push/Pull
  • 운영:
    • dev.domain는 서비스가 많아질 것이므로 **k3s + IaC(kubectl)**로 유지
    • jiun.dev는 cloudflared만 필요해서 DSM Docker로 분리 운영

현재 구성

flowchart TB
  Internet((Internet))

  CF[(Cloudflare<br/>jiun.dev)]

  subgraph TAILNET["Tailscale Tailnet"]
    TS["Tailnet"]
  end

  subgraph DEV["Remote Devices"]
    DEVICES["User devices<br/>Tailscale clients"]
  end

  subgraph HOME["Home LAN 192.168.32.0/24"]
    IPTIME["ipTIME<br/>DMZ OFF<br/>Port Forward OFF"]

    subgraph PROXMOX["Proxmox VE (Aoostar WTR Pro)"]
      GW["Gateway LXC<br/>192.168.32.10<br/>Tailscale Subnet Router<br/>CoreDNS, nginx"]

      MON["Monitoring LXC<br/>192.168.32.20<br/>Prometheus, Grafana"]

      REG["Registry LXC<br/>192.168.32.30<br/>Docker Registry"]

      K3S["k3s VM<br/>192.168.32.66<br/>cloudflared, ArgoCD"]
    end

    NAS["Synology NAS<br/>192.168.32.65<br/>Storage"]

    IPTIME --- PROXMOX
    PROXMOX --- NAS
  end

  %% Overlay connectivity
  DEVICES <-->|Tailscale over Internet| TS
  GW <-->|Tailscale over Internet| TS

  %% Tailnet provides subnet access via Gateway
  TS <-->|Subnet routes 192.168.32.0/24| GW

  %% CoreDNS Split DNS
  DEVICES -.->|DNS: *.internal.jiun.dev| GW

  %% Public tunnels
  Internet <-->|HTTPS *.jiun.dev| CF
  CF <-->|Tunnel| K3S

  %% Internal reverse proxy
  GW -->|Reverse Proxy| MON
  GW -->|Reverse Proxy| REG

구성 변경 사항 (2024.12 → 2025.01)

초기 구성 이후 몇 가지 변경이 있었다:

  • NAS VMM → Proxmox VE: Synology NAS의 VMM은 리소스가 제한적이라 별도 미니 PC에 Proxmox VE를 설치했다

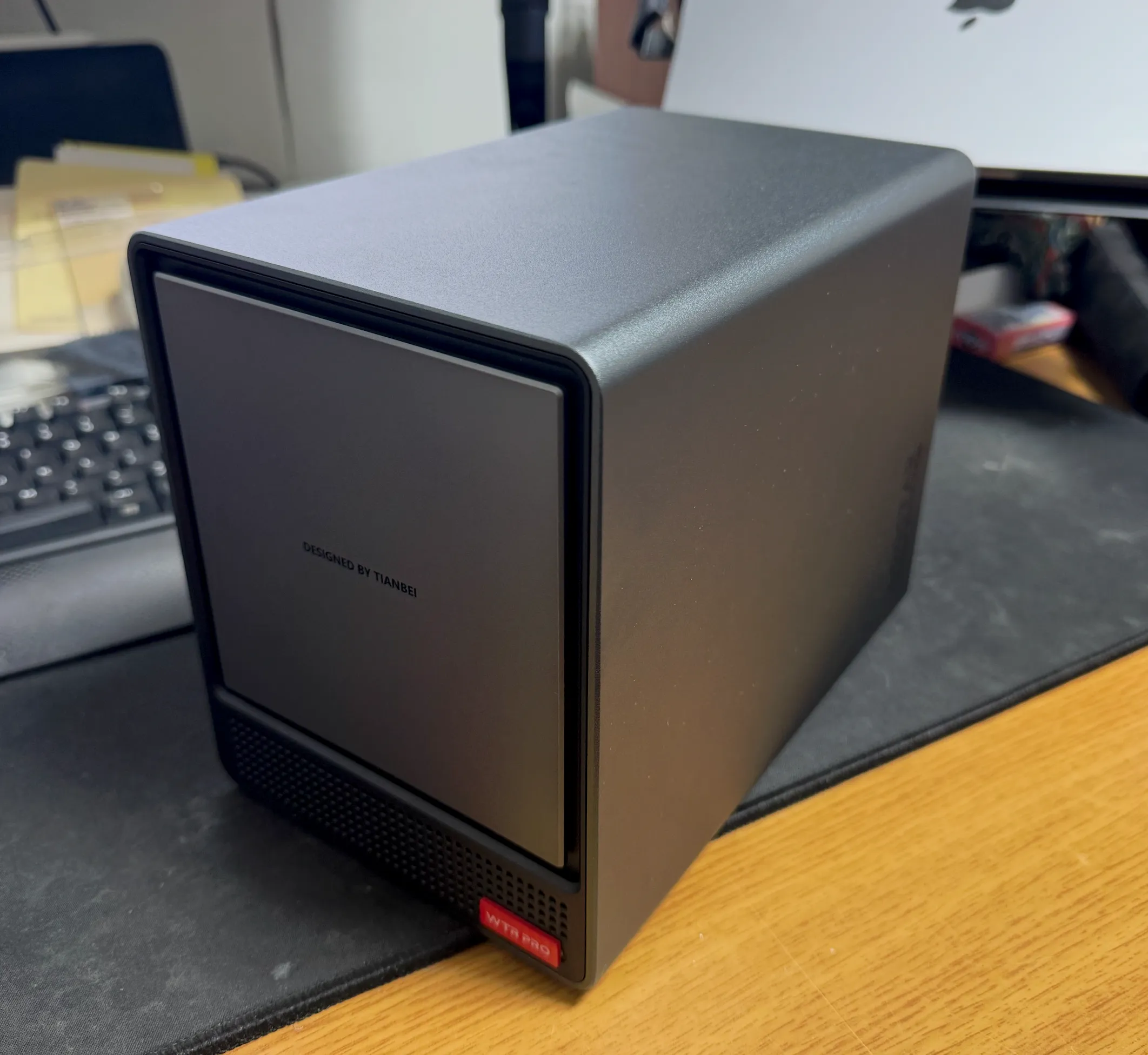

Aoostar WTR PRO

구매한 장비는 Aoostar WTR PRO로, AMD Ryzen 7 5825U(8C/16T)를 탑재한 미니 PC다. 주요 선택 이유는:

  • 저전력 고성능: TDP 45W로 24시간 상시 가동에 적합하면서도 8코어로 가상화에 충분한 성능
  • 확장성: RAM 최대 64GB, M.2 SSD 2개, 3.5인치 HDD 4개 장착 가능
  • 듀얼 2.5GbE: 네트워크 분리나 링크 어그리게이션 가능
  • 외관: 알류미늄인데 마감도 좋고 책상 위에 두어도 부담 없는 작은 폼팩터. 현재는 TV뒤에 가려져있다.

NAS 옆에 두고 Proxmox VE를 설치해서 LXC/VM을 운영 중이다. 팬 소음이 거의 없어서 거실에 두어도 괜찮다.

  • 역할 분리: 모든 서비스를 NAS에서 돌리던 것을 LXC/VM으로 분리. Gateway, Monitoring, Registry, k3s 각각 독립적으로 운영
  • Subnet Router 이전: NAS에서 Gateway LXC로 Tailscale Subnet Router를 옮겼다. 네트워크 진입점을 한 곳으로 모으기 위해
  • CoreDNS 도입: Split DNS를 위해 Gateway에 CoreDNS를 설치. 내부에서는 *.internal.jiun.dev로 접근

이후 이 구성을 Terraform + Ansible로 코드화했다. 자세한 내용은 Home Lab IaC 글 참고.

구현 요약

1) ipTIME: DMZ/Port Forward 끄기

  • DMZ OFF
  • Port Forward OFF

2) Tailscale: NAS를 Subnet Router로

NAS가 192.168.0.0/24 route를 advertise 하고, Tailnet Admin에서 승인해서 “집 내부 IP로 접근”을 가능하게 만들었다. Subnet Router는 “특정 사설 Subnet만 tailnet에 연결”하는 패턴이라, Exit Node(전체 트래픽 우회)와 개념이 다르다.tailscale-subnet

추가로, ACL/Tags를 붙이면 “누가 Home LAN에 들어올 수 있는지”를 강제할 수 있다.tailscale-acltailscale-tags

3) Cloudflare Tunnel(jiun.dev): DSM만 Public으로

DSM은 https://<NAS> 형태로 내부에서 잘 열리는 걸 확인한 뒤, nas.jiun.dev를 Cloudflare Tunnel의 Public Hostname으로 publish하고, origin을 https://127.0.0.1:6006로 지정했다(DSM Docker에서 cloudflared 실행). Tunnel은 “공개 Hostname → 내부 origin”을 매핑하는 모델이다.cf-tunnel-routing

DSM 인증서가 내부 전용이라 TLS 검증이 실패하면, cloudflared에서 No TLS Verify(또는 동등 설정)가 필요할 수 있다.cf-origin-params

그리고 DSM 같은 관리면은 Cloudflare Access로 잠그는 게 깔끔하다(최소한 계정/MFA).cf-access-selfhosted

4) Cloudflare Tunnel(dev.domain): k3s에 IaC로 유지

dev.domain는 서비스가 많아서 k3s에 이미 IaC로 cloudflared를 배포 중이라, 기존 패턴(Deployment + Secret) 그대로 유지했다. 즉:

  • dev.domain: k3s cloudflared (k8s Deployment)
  • jiun.dev: DSM Docker cloudflared (container 1개)

5) registry.dev.domain: private-only(Tailscale 내부에서만)

Registry는 Reverse Proxy 구조 자체는 유지하되, 실제 접근은 Tailscale 내부에서만 하도록 했다.

  • Cloudflare Tunnel/Public Hostname에서 registry.dev.domain는 제외
  • NAS Firewall에서 100.64.0.0/10(Tailscale)만 443 허용 같은 식으로 강제
  • Split DNS로 registry.dev.domain가 tailnet 내부 IP로 해석되게 구성

Split DNS와 CoreDNS

내부 서비스에 접근할 때 IP 주소를 외우고 싶지 않았다. grafana.internal.jiun.dev처럼 도메인으로 접근하고 싶었는데, 문제는 이 도메인이 외부에서는 해석되면 안 된다는 것이다. 이걸 해결하는 게 Split DNS다.

Split DNS란

같은 도메인이라도 어디서 질의하느냐에 따라 다른 IP를 반환하는 구성이다:

도메인 외부(인터넷) 내부(Tailscale)
grafana.jiun.dev Cloudflare → Tunnel 해석 안 됨 (또는 Tunnel)
grafana.internal.jiun.dev 해석 안 됨 CoreDNS → 192.168.32.10

외부 사용자가 internal.jiun.dev를 질의해도 응답이 없다. 이 도메인은 오직 내부 DNS(CoreDNS)에서만 해석된다.

CoreDNS 구성

Gateway LXC에 CoreDNS를 설치하고, Tailscale의 DNS 설정에서 이 서버를 지정했다. Corefile은 이렇게 생겼다:

internal.jiun.dev {
    hosts /etc/coredns/hosts.internal.jiun.dev {
        fallthrough
    }
    forward . 1.1.1.1 8.8.8.8
    log
    errors
}

jiun.dev {
    hosts /etc/coredns/hosts.jiun.dev {
        fallthrough
    }
    forward . 1.1.1.1 8.8.8.8
    log
    errors
}

. {
    forward . 1.1.1.1 8.8.8.8
    cache 30
    log
    errors
}

internal.jiun.dev 존은 hosts 파일에서 먼저 찾고, 없으면 upstream DNS로 forward한다. 나머지 도메인(.)은 그냥 upstream으로 보낸다.

DNS 레코드 관리

hosts 파일은 이런 식으로 구성된다:

# /etc/coredns/hosts.internal.jiun.dev
192.168.32.10  grafana.internal.jiun.dev
192.168.32.10  prometheus.internal.jiun.dev
192.168.32.10  registry.internal.jiun.dev
192.168.32.10  argocd.internal.jiun.dev
192.168.32.10  pve.internal.jiun.dev

대부분의 서비스가 Gateway(192.168.32.10)를 가리키는 이유는, Gateway에서 nginx 리버스 프록시로 각 서비스에 라우팅하기 때문이다. 도메인별로 다른 백엔드로 보내는 구조다.

Tailscale DNS 설정

Tailscale Admin Console에서 DNS 설정을 추가한다:

  1. Nameservers: 192.168.32.10 (Gateway)를 Split DNS로 추가
  2. Split DNS domains: internal.jiun.dev, jiun.dev

이렇게 하면 Tailscale 클라이언트는 *.internal.jiun.dev 질의를 Gateway로 보내고, Gateway의 CoreDNS가 내부 IP를 반환한다.

결과적으로 Tailscale에 연결된 상태에서 grafana.internal.jiun.dev를 브라우저에 입력하면 내부 Grafana에 접속된다. 외부에서는 이 도메인이 존재하지 않는 것처럼 보인다.

보안 관점에서 본 변경

단순히 "편해졌다"가 아니라, 보안 측면에서도 의미 있는 개선이었다.

DMZ/Port Forward의 위험성

기존 구성의 문제점을 정리하면:

위험 요소 설명
공격 표면 확대 DMZ로 NAS 전체 포트가 인터넷에 노출. 취약점 하나로 전체 시스템 침해 가능
무차별 대입 공격 SSH, DSM 로그인 페이지가 외부에서 접근 가능. 봇에 의한 brute force 시도
내부망 침투 경로 NAS가 뚫리면 같은 LAN의 다른 장비(PC, IoT 등)도 위험
암호화 미적용 구간 일부 서비스가 HTTP로 노출될 경우 MITM 가능

10년간 별일 없었던 건 운이 좋았던 것일 수 있다. 취약점이 발견되거나 잘못된 설정이 있었다면 피해를 입었을 것이다. 사실 ssh 포트만 열어뒀는데 무차별 대입 공격 시도는 빈번했었다.

Zero Trust 접근

새 구성은 "Zero Trust" 원칙에 가깝다:

  1. 네트워크 위치를 신뢰하지 않음: 사내망이든 집이든 Tailscale 인증 없이는 접근 불가
  2. 기본 차단, 명시적 허용: Router inbound를 전부 막고, Cloudflare Tunnel로 필요한 것만 노출
  3. 최소 권한: 각 서비스별로 접근 권한을 Tailscale ACL로 제어 가능
// Tailscale ACL 예시
{
  "acls": [
    {
      "action": "accept",
      "src": ["tag:admin"],
      "dst": ["192.168.32.0/24:*"]
    },
    {
      "action": "accept",
      "src": ["tag:developer"],
      "dst": ["192.168.32.66:443"] // k8s만 허용
    }
  ]
}

계층별 보안

현재 구성의 보안 계층을 정리하면:

┌─────────────────────────────────────────────────────────┐
│ Layer 1: Network (Router)                               │
│ - Inbound 전체 차단 (DMZ OFF, Port Forward OFF)           │
│ - 물리적으로 외부에서 내부망 접근 불가                           │
└─────────────────────────────────────────────────────────┘
                          ↓
┌─────────────────────────────────────────────────────────┐
│ Layer 2: Overlay Network (Tailscale)                    │
│ - WireGuard 기반 암호화 (상시 E2E 암호화)               │
│ - 디바이스별 인증 (SSO 연동 가능)                       │
│ - ACL로 접근 제어                                       │
└─────────────────────────────────────────────────────────┘
                          ↓
┌─────────────────────────────────────────────────────────┐
│ Layer 3: Application Gateway (Cloudflare Tunnel)        │
│ - 외부 노출 서비스만 선택적 publish                     │
│ - Cloudflare Access로 추가 인증 (MFA)                   │
│ - DDoS 보호, WAF 적용 가능                              │
└─────────────────────────────────────────────────────────┘
                          ↓
┌─────────────────────────────────────────────────────────┐
│ Layer 4: Service Level                                  │
│ - 각 서비스별 자체 인증 (Grafana, ArgoCD 등)            │
│ - HTTPS 강제 (Let's Encrypt 또는 Cloudflare Origin CA) │
└─────────────────────────────────────────────────────────┘

각 계층이 독립적으로 동작해서, 한 계층이 뚫려도 다음 계층에서 막을 수 있다.

결론

이번 Migration의 핵심은 기능 추가가 아니라 “경계 정리”였다.

  • Router inbound를 없애고(DMZ/Port Forward OFF)
  • Private는 Tailscale로 단일화하고
  • Public은 Cloudflare Tunnel로 단일화했다

이렇게 하니 보안/운영/확장성(Domain 추가, 서비스 추가)이 동시에 좋아졌다.

특히 Tailscale을 사용해보고서 기능적 장점들도 많았지만 심리스하게 잘 동작한다는 점에서 매우 마음에 들었다.

  • Inbound 없이 내부 네트워크처럼 붙고 WireGuard 기반이라 빠르고 운영이 쉽다.
  • 대부분 환경에서 Direct로 붙고 필요한경우 DERP relay로 자동 전환되기 때문에 안정적이다.
  • Subnet Router로 192.168.0.0/24 처럼 LAN 전체를 내부망처럼 접근할 수 있어서 편리하다.
  • ACL/Tags로 “누가 어디에 접근할 수 있는지”를 세밀하게 제어할 수 있다.

미뤄뒀던 짐을 하나씩 정리하는 기분이 들었고, 앞으로도 집 개발 환경을 더 잘 활용할 수 있을 것 같다.
